格賓網墊在三峽庫區塌岸防治工程中的應用

        格賓網墊作為一種新技術應用于塌岸防治工程，在三峽庫區某標段塌岸防治工程的應用中，工程質量等級達到優良。格賓網的外觀與蜂巢相似所以又稱蜂巢格網，是采用高強度的鍍鋅低碳鋼絲，由機器編織成的雙絞六角形鋼絲網。由于其獨特的性能，早在一個多世紀以前就被世界各地廣泛應用于各種工程建筑中。在我國水利工程中尚處于試用階段，三峽庫區某標段是比較早進行格賓網墊施工的標段且效果非常顯著。

工程設計要求及施工參數確定：

       1、穩定校核：

       1）本標段格賓網墊層作為一種土工結構，它依賴于邊坡和岸灘自身的穩定，經過校核計算坡腳、坡腳外、坡腳以上的 3 種圓弧滑動狀態，墊層設計厚度為 50cm，頂部高程為 66.00m，底部高程為58.50m。 2） 本標段格賓網墊槽設計斷面為 1.0m×1.0m，考慮到墊層為柔性透水結構，采用土工布作為反濾層。

         2 、坡度：考慮到格賓網墊層結構的自重較大，填石屬松散體，在較陡的條件下容易失穩，本標段岸坡防護工程設計采用 1∶2.5 的格賓網墊護坡。

         3、排水導滲：網墊為柔性透水結構，為了保護堤坡的穩定，本標段岸坡防護工程采用土工布作為反濾層。

         4、格賓填充料：

         三峽庫區石料資源豐富，選用石料塊徑以不溜出網目為標準，石料塊徑在 D~ 1.5D 時更好，更具經濟性，且有助于將所受外力均勻分布以及柔韌性的提升。

施工前準備：

        1）清除現場塊石、樹根等障礙物；

        2）了解現場地質情況；

        3）修整進出場道路。

施工順序：

        1） 按圖紙要求，先進行測量放線,高于設計坡面線處用反鏟削坡，低于設計坡面線處進行人工填土，嚴格按設計高程及坡度進行整坡,坡度用樣架控制法控制。最后對坡面進行夯實，使土密度達到設計要求。施工過程中,發現局部地段含水量較大，有地下水外滲現象。當即切斷水源，開挖排水溝，并將已經變松的土進行清除、換土，以保證邊坡的穩定；

        2）伴隨著格賓網墊的安裝從堤腳向堤頂方向鋪筑 10cm 厚砂礫石墊層；

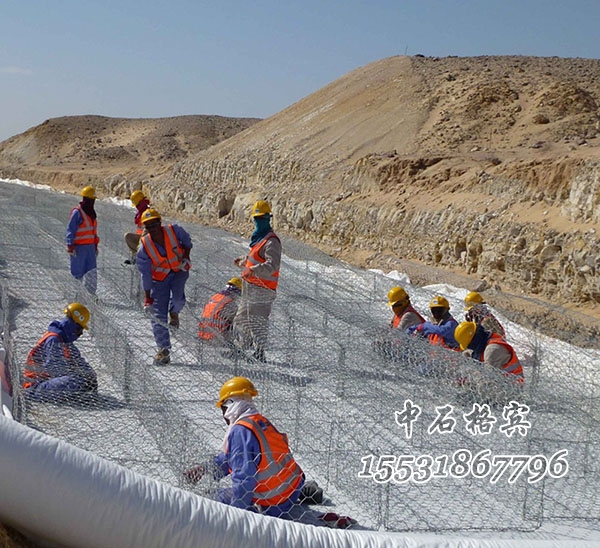

        3）鋪設土工布，然后安裝格賓網墊層。本標段格賓網墊層箱體采用門幅為 2m，長約 5m的網片折邊并加拼中間隔片構成。頂蓋采用門幅為 4m、長約 25m的整體式網片封蓋，沿江水流方向鋪設。具體操作步驟為：以人工沿坡度（垂直） 方向打開 5m 寬格賓網，將兩邊在250mm處上掀折起約 90°立面成箱形。并將間隔網片按每 2m1 片垂直綁扎在箱體內成 1 排約 3m×2m的網箱。將每排網箱相互靠攏并綁扎牢固，使之連成一片整體墊層。綁扎線為同材質，直徑 2.2mm。綁扎線須用兩股以上綁扎并絞緊。綁扎點間隔以 200～250mm為宜。沿間隔網片邊沿和沿相鄰箱與箱結合上下框線，從角部開始，以上述間隔依次綁扎絞緊。

       4）運達現場可用機械填充石料，網箱腳槽分 3 次填充石料，每次填 1/3 高度。每次填充后，分別在 1/3 和 1/2 高度處加向內拉筋,以防網箱變形。向內拉筋每隔 300mm加 1 根。格賓網墊層填充石料逐個填充，均勻投料，以保證格賓網網墊層形狀完整。填充到密致堅實表面平整為準。空隙可用小碎石填塞，石塊大口面盡量向上放在面層。

        5）填石完畢并鋪砌平整后，將選定的網卷打開拉平，沿江水流方向鋪設在墊層上。將其與箱框每 200～250mm一次綁扎絞緊。

注意事項：

       1）厚度在 30cm 以下，不需使用拉筋；

       2）格賓網材可按施工要求加工成各種尺寸的網片；

       3）受季節影響，當江水降到腳槽之下時，才便于格賓網墊層施工；

       4）每一級護坡都是一個獨立體，相互不要聯結。上級護坡傳下來的力，下級傳至自身坡腳的基礎之上。
